ZFC-012シャーシ
特徴的なL型サイドバーとセンターピボットボールを採用しながら
カーボンの中にボールを埋め込む事でTバー並みの低いロールセンターを実現
高いリアグリップとトラクション性能滑らかにギャップを吸収するリアサスペンションです
サイドスプリングも装備してサイドバーと合せて幅の広いセッティングが可能

このキットはコンバージョンキットです
組み立てにはF103キット又はF104キット又は別途パーツが必要です

ZFC-012別途必要パーツリスト
Z1000A
ZFC-012コンバージョン
タイプA
Z1000B
ZFC-012コンバージョン
タイプB
価格27500円税別 価格17500円税別
タイプAはモーターマウント付きでロールチューブ仕様
オールアルミモーターマウント
TRG製ロールチュ−ブ クーリングファンステー
フリクションプレート仕様に交換可能な
ピッチングダンパーステー付属
交換用を含むL型サイドバー4枚
オプション仕様のストレートサイドバー2枚付属
タイプBはお持ちのモーターマウント フリクションプレート
フリクションパッド等をご使用頂くフリクションプレート仕様
モーターマウントはF103用F104用
どちらでも可能(Ver2除く)
F103モーターマウント使用時は
ピッチングダンパースプリングはショートタイプを推奨
交換用を含むL型サイドバー4枚
オプション仕様のストレートサイドバー2枚付属


写真をクリックすると拡大画像にまります

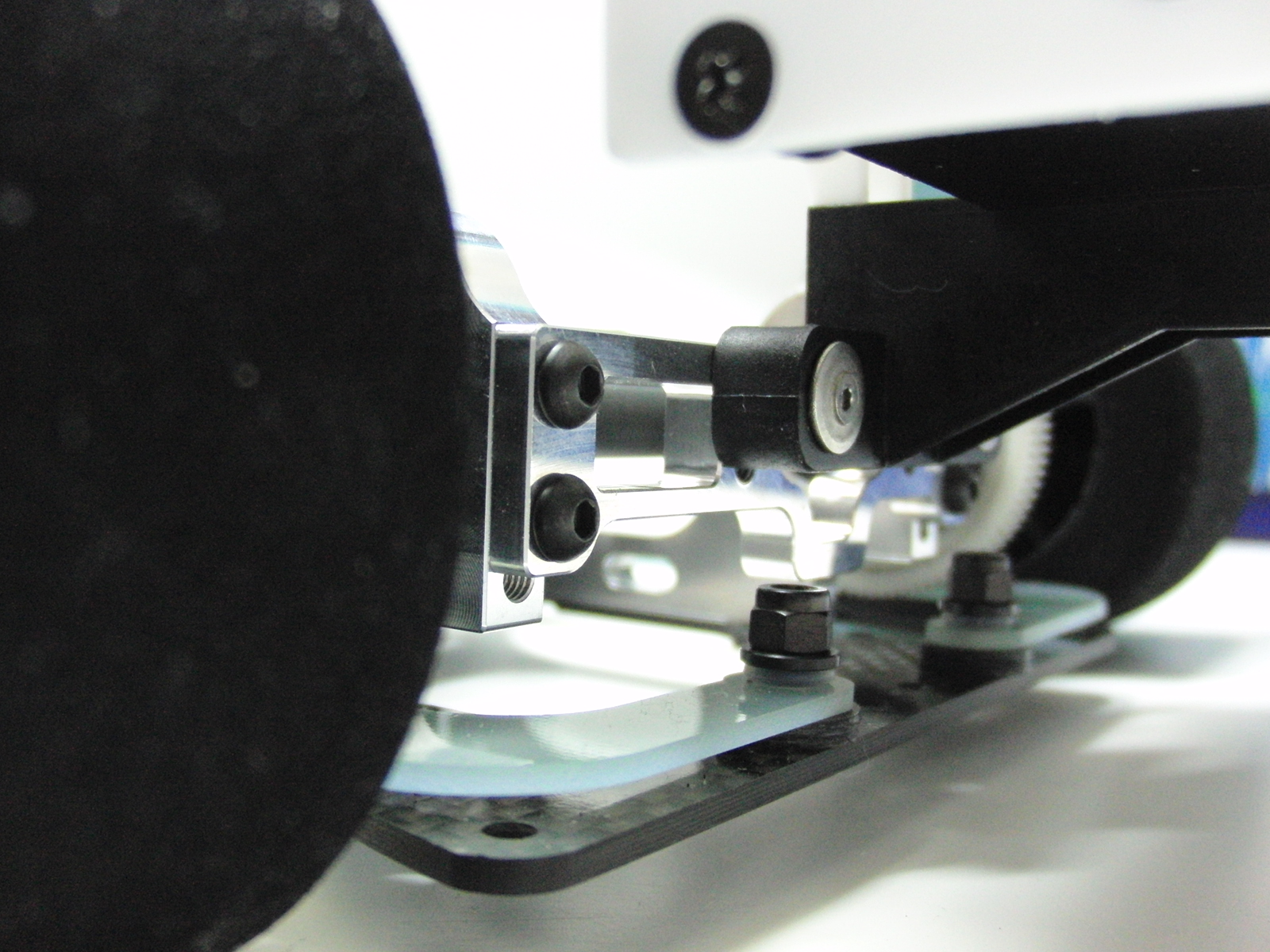

カーボン埋め込み型
センターピボットボール

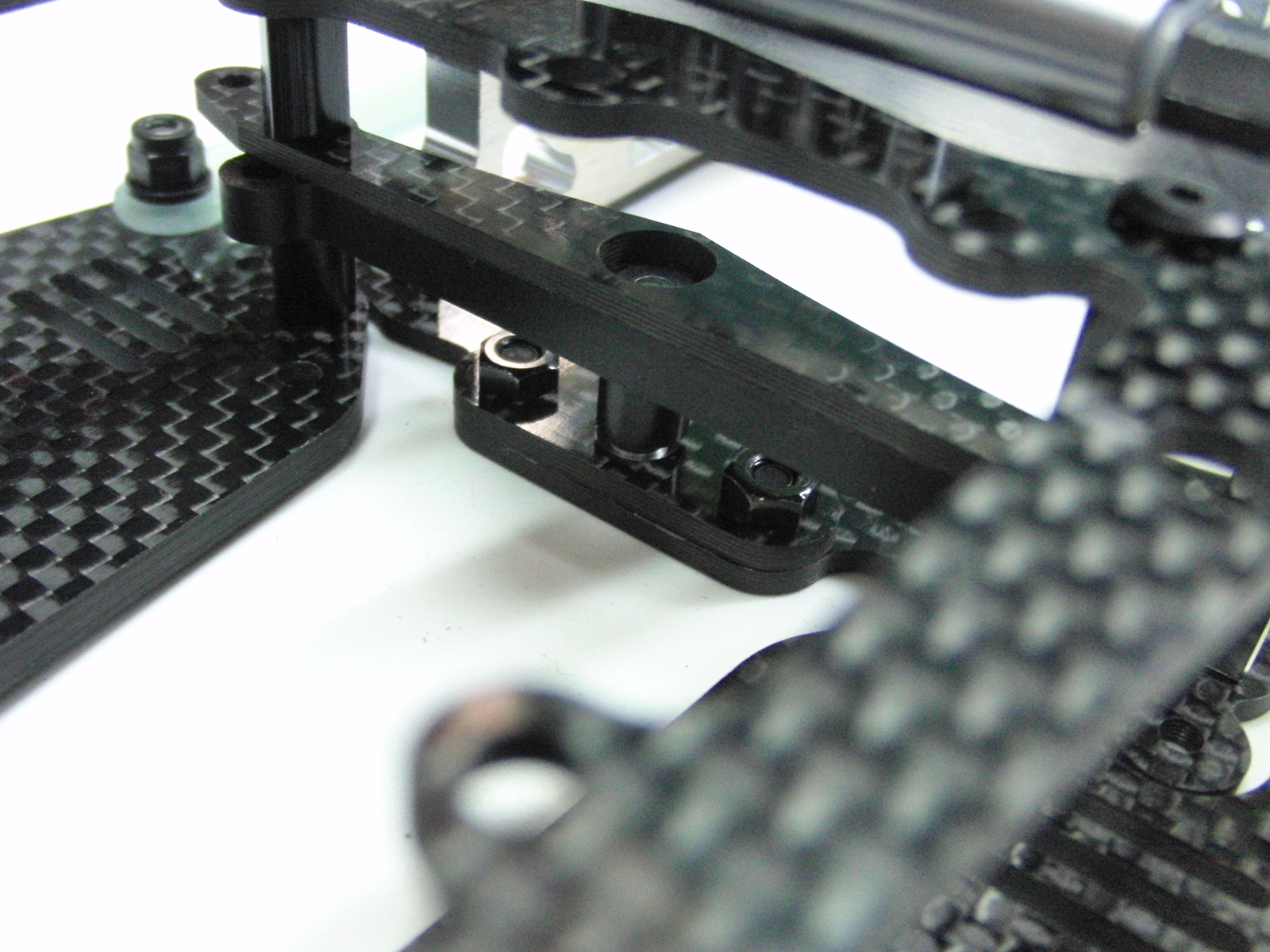

ロールチューブ部分 L型サイドバー L型サイドバーの取り付け方法で
セッティングを変更可能
TRG製ロールチューブ センターピボット部分
写真は全てタイプA仕様です


ZFC-012はマルチコンバージョンの側面もあります。
パーツの組み換えや追加で多種多様な仕様に変更する事が出来ます。

バッテリー縦置き
バッテリー横置き
組み立て説明書は縦置き搭載時で記載しています

横置き搭載時は説明書3のシンクヘッドビスと
3mmロックナットを取り外し
ボディマウントの固定も皿ビスで行って下さい。

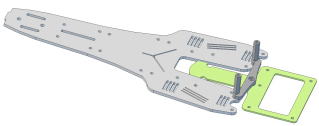

部品の追加でF104やF103のTバーを取り付ける事が出来ます
F104Tバー使用例
F103Tバー使用例
ZEN製F104Tバーセットを使用出来ます。

ZEN製F103Tバー F103アッパーデッキも使用出来ます。
この場合はロールチューブは使用できません。
フリクションプレート仕様でお使い下さい
他社製のTバーの場合は僅かに加工が必要です


この他にも、タイプAキットは
フリクションパッド、フリクションポストなどの追加でフリクションプレート仕様に変更出来ます

ZFC012 パーツリストPDF

Z1001
ZFC012 F104
カーボンメインシャーシ
F104にも使用可能
Z1002
ZFC012
カーボンモーターブレース
ASSY
Z1003
ZFC012
FRPサイドバー
Z1005
ZFC012
FRPサイドバー
ストレート
6800円 3800円 1100円 900円
Z1006
ZFC012
サイドスプリングステー
Z1007
ZFC012カーボンファンステー
Z2111に使用可能
Z1008
ZFC012
カーボンチューブステー
Z1009
ZFC012
カーボンアッパーデッキ
Z1204に使用可能
700円 800円 1600円
Z1009A
ZFC012
カーボンダンパーステー
Z1204に使用可能
Z1010
ZFC012
サイドスプリングスーパーソフト
Z1011
ZFC012
アルミポスト スペーサーセット
Z1012
ZFC012
サイドバーパーツセット
600円 600円 600円 500円
Z1013
ZFC012
特殊ビスセット
Z1014
ZFC012
ロールチューブパーツ
Z1015
ZFC012
フリクションポストステー
100円 300円 800円

ZFC-012用オプションパーツ

ZFC-012用オプションパーツ

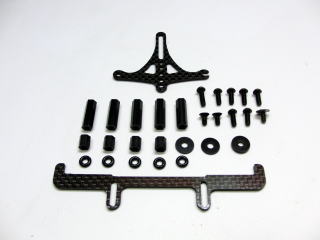

Z1016
ショートLiPo搭載ホルダーセット
価格 2500円
ZFC-012にショートLiPo 薄型LiPoを搭載するホルダーセットです
縦置き、横置き両対応でバッテリー位置の移動も出来ます。
1セルサイズの薄型LiPoにも対応しています。
縦置き 後寄せ 縦置き 前寄せ
横置き 後寄せ 横置き 前寄せ



Z2120
“F1 ステアリングクランクパーツセット
\4200-税別
ショートLiPO搭載車専用 ロープロサーボ専用

クランクタイプのステアリングユニットです
失速感が無くスムーズなコーナリングとより曲がる特性になります
低重心化にも貢献します。


F103使用時はECSが大型の場合は装着が難しい場合があります
F104サスアーム付きの車には装着出来ません
フロントアッパーデッキ付きの車には装着出来ません



サーボホルダーの取り付けは市販のネジロック剤を使用して
締め過ぎに注意してガタが出ない所で止めて下さい。
締め過ぎるとステーが変形してシャーシへの搭載が困難になります。



ZFC-012セッティングシート
ZFC-012 セットアップシート ブランクシート PDF
ZFC-012 セットアップシート スタンダードセット PDF
日付 サーキット名 ドライバー 備考
2012.11.04 カシワスピードウェイ 橋本 アスファルト路面 PDF
2012.11.11 F1RCGP香港特設コース 橋本 カーペット PDF
2012.12.16 京商サーキット 多田 アスファルト路面 PDF
2013.01.03 BIG+3サーキット 川野 アスファルト路面 PDF
2013.01.20 嵐山高雄パークウエィサーキット 嶋田 アスファルト路面 PDF
2013.02.03 谷田部アリーナ 橋本 カーペット PDF
2013.02.03 谷田部アリーナ 多田 カーペット PDF
2013.02.17 谷田部アリーナラウンドレース向け 橋本 カーペット PDF
2013.04.05 GP-1サーキット基準セット 橋本 アスフォルト路面 PDF
2013.04.07 谷田部アリーナラウンドレース 橋本 カーペット PDF
2013.04.07. 谷田部アリーナラウンドレース 多田 カーペット PDF

ZFC-012の製作のコツやセッティングのコツ
